Tutorial: Festplattentausch beim Alu-iMac
Zugegeben, die aktuellen iMacs lassen in der Grundausstattung kaum Wünsche offen. 2 GB RAM und eine 320 GB große Festplatte bei den mittleren Modellen dürften für eine Weile ausreichen. Doch es darf doch auch immer noch ein bisschen mehr sein oder?
Das habe ich mir auch gedacht und zu meinem iMac gleich noch eine 500 GB große SATA-Festplatte geordert. Noch bevor der neue Rechner das erste Mal eingeschaltet wurde, musste er schon auf den Operationstisch und sich einer Festplattentransplantation unterziehen. Wie das beim Alu-iMac funktioniert, zeigen wir euch in diesem Tutorial. Kampferprobte PowerBook-Besitzer werden über den Vorgang nur müde lächeln können, denn die Konstruktion des iMacs ist recht einfach zu zerlegen.
Wichtiger Hinweis: Wie bei all unseren Anleitungen gilt auch hier: Nachmachen auf eigene Gefahr! Sollte bei der Durchführung oder in Folge des Festplatten-Tauschs das Gerät einen Defekt erleiden, verliert man die Garantie von Apple.
Der Austausch von Arbeitsspeicher oder der Festplatte stellt keine Veränderung der Hardware dar und sollte die Garantie somit nicht erlöschen lassen. Mehr dazu gibt es auf Apples Homepage hier und hier.
Werkzeuge
Jede Operation muss gut vorbereitet sein. Bevor es also losgeht, sollte man sich die folgenden Dinge bereitlegen:
- 2 bis 4 Saugnäpfe (z.B. von Handtuchhaken)
- einen Kreuzschraubendreher zum Entfernen der RAM-Abdeckung
- einen kleinen und einen ganz kleinen Torx-Schraubendreher
- eine Dose mit Druckluft zum Entfernen von Staub auf dem Display
Hat man alles beisammen, kann es losgehen. Um Verkratzungen beim iMac zu vermeiden, ist es ratsam sich eine nicht fusselnde Unterlage auf den Tisch zu legen. Zur Not tut es auch ein einfaches Bettlaken.
Der iMac wird dann mit dem Rücken auf einen ausreichend großen Tisch gelegt. Es ist günstig, wenn sich oberhalb des iMacs noch Platz befindet, denn dort kann später der Alu-Rahmen abgelegt werden.
Alles Fassade

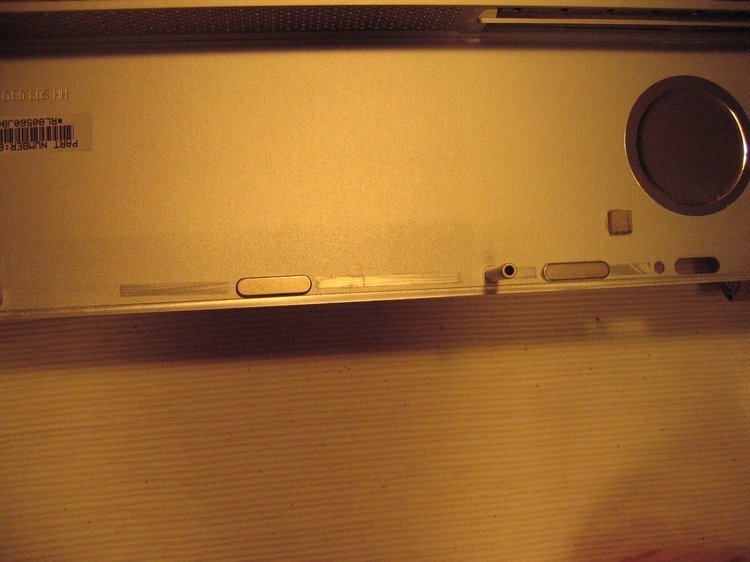

Ist der iMac sicher platziert, wird zunächst die Glasscheibe entfernt. Diese wird von etlichen Magneten in ihrer Position gehalten. Hinter dem schwarzen Rand der Glasscheibe ist ein flaches Metallband eingelassen und im Gehäuse des Rechners finden sich die Magneten.

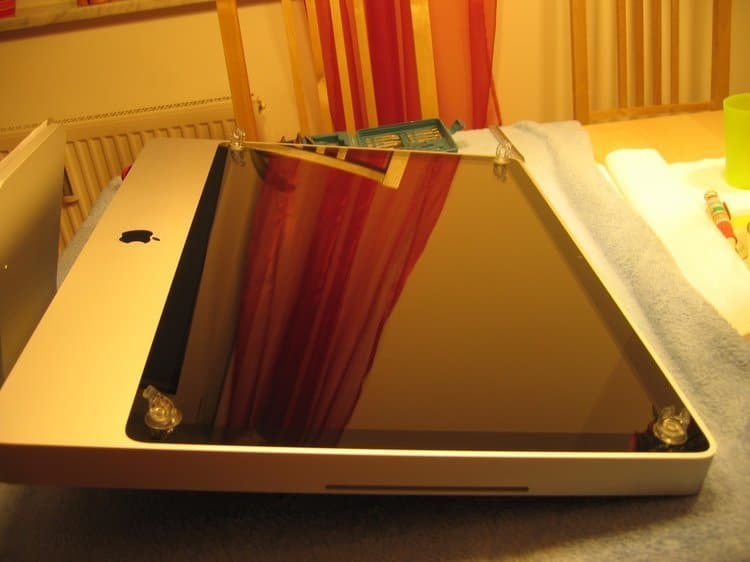

Mit Hilfe der Saugnäpfe lässt sich die Glasscheibe vorsichtig anheben und entfernen. Diese sollte anschließend an einem sicheren Ort aufbewahrt werden, damit sie nicht beschädigt wird. Ist die Glasscheibe entfernt, so erkennt man, dass Apple im iMac ein echtes Glossy-Display verbaut und nicht erst die Scheibe das Display zum Glossy macht.
Als nächstes muss der Alu-Rahmen entfernt werden. Dieser ist mit 12 Torx-Schrauben befestigt. Die Schrauben haben teilweise unterschiedliche Längen, so dass man sich besser merken sollte, an welcher Stelle welche Schraube später wieder einzusetzen ist.

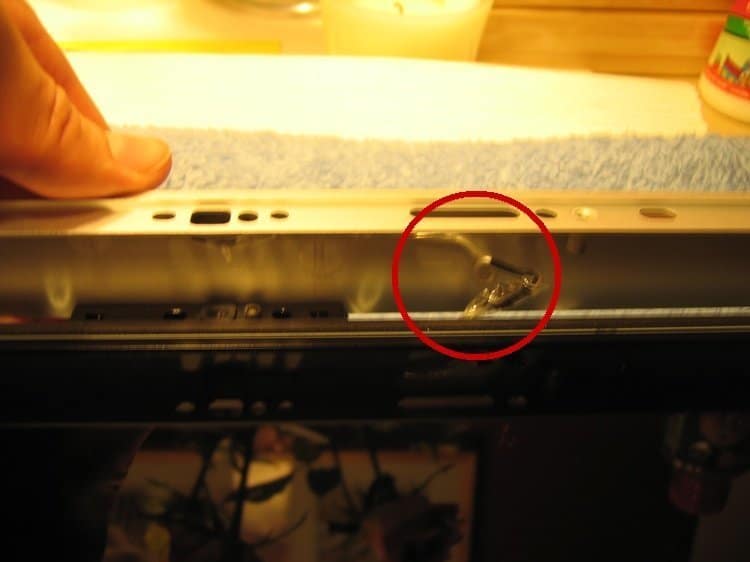

Sind die Schrauben gelöst, kann man den Rahmen vorsichtig nach hinten klappen. Besondere Aufmerksamkeit muss man dabei dem Kabel für die iSight widmen. Um versehentliche Beschädigungen zu vermeiden, ist es ratsam den Steckverbinder für das Kabel zu lösen.
Innereien
Jetzt sitzt nur noch das TFT-Display vor der zu tauschenden Festplatte. Man sollte tunlichst vermeiden, dass Display direkt mit den Fingern zu berühren, da man so unweigerlich Fettspuren hinterlässt, die sich später nur schwer wieder entfernen lassen. Das Display wird von 8 Schrauben gehalten, die allesamt zu lösen sind.

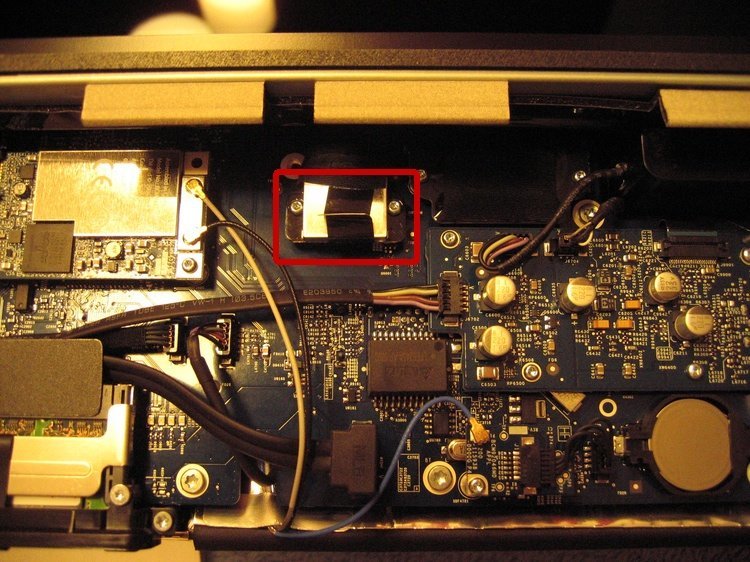

Bevor das Display beiseite gelegt werden kann, muss man noch vorsichtig den Steckverbinder für das LCD-Temperatursensorkabel und die DVI-Verbindung abziehen (siehe Abbildung). Vom DVI-Kabel müssen, bevor man es von der Platine ziehen kann, zunächst noch die zwei winzigen Torx-Schrauben gelöst werden.

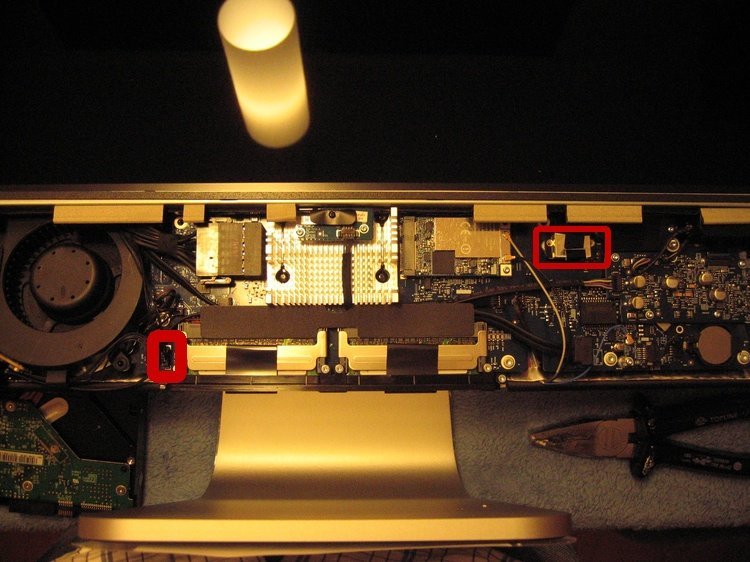

ACHTUNG: Das Display ist an der Rückseite noch mit dem Stromkabel mit der Platine verbunden. Daher sollte man das Display vorsichtig nach links legen, so dass die Festplatte frei zugänglich ist.
Transplantation
Bevor man die Festplatte mitsamt des Plastikrahmens aus dem iMac nehmen kann, müssen die Kabel für Strom und SATA abgezogen werden. Der auf der Festplattenaußenseite angeklebte Temperatursensor lässt sich vorsichtig lösen und später auf der neuen Festplatte wieder anbringen.

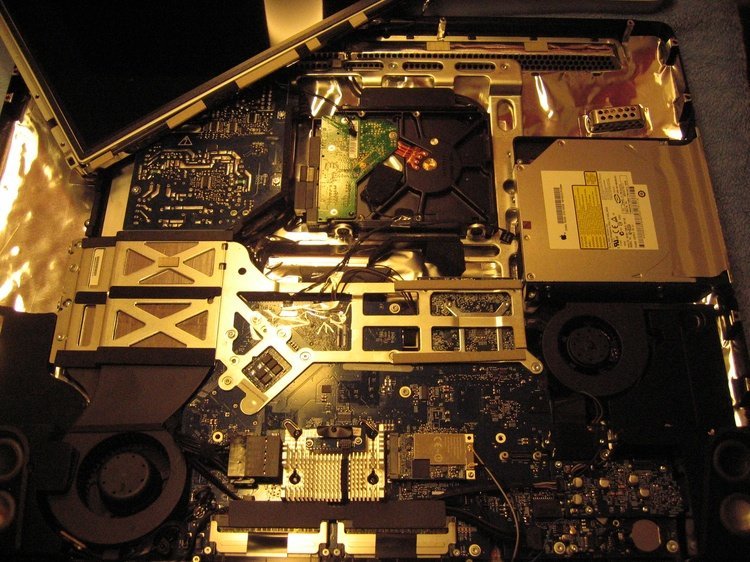

Die Festplatte ist in einem Plastikrahmen montiert. An der Unterkante ist sie, nur durch Gummidämpfer geschützt, festgesteckt und lässt sich mitsamt Rahmen aus dem iMac entfernen. Anschließend wird die neue Festplatte in den Rahmen montiert und wieder im iMac eingebaut. Der Temperatursensor wird einfach wieder aufgeklebt. Man sollte nicht vergessen, die Kabel für Strom und SATA wieder anzuschließen.
Bitte zumachen
Jetzt wird es Zeit den Patienten wieder zu verschließen und ihn anschließend aufzuwachen. Zunächst wird das Display wieder mit den 8 Torx-Schrauben fixiert. Der LCD-Temperatursensor- und das DVI-Kabel werden wieder auf die Platine gesteckt und der DVI-Stecker muss wegen der Masse-Verbindung wieder angeschraubt werden.
Nun kann man den Alu-Rahmen wieder zurückklappen. Dabei muss man auf das Kabel der iSight achten, damit es nicht eingeklemmt wird. Wer den Steckverbinder gelöst hat, muss diesen jetzt wieder verbinden.
Da die meisten zu Hause wohl kaum Reinraumbedingungen haben werden, ist es nicht zu vermeiden, dass sich während der Arbeit Staub auf dem Display sammelt. Diesen entfernt man am besten mit Druckluft, die es in einschlägigen Elektronikmärkten in Dosenform zu kaufen gibt. Alternativ kann auch ein kräftiger Fön herhalten, allerdings sollte man vermeiden, das Display stark zu erhitzen. Auch die Glasscheibe befreit man auf diese Weise von Staubkörnern. Anschließend setzt man die Frontscheibe wieder vorsichtig ein.
Fertig. Die ausgebaute Festplatte findet in einem externen Gehäuse ein neues Zuhause und kann zukünftig ihren Dienst als zusätzlicher Datenspeicher oder als Time-Maschine-Platte verrichten. Jetzt noch Mac OS X installieren und es kann losgehen. Wer auf der ausgetauschten Festplatte bereits ein System installiert und eingerichtet hat, der kann alternativ die Festplatte mit dem Carbon Copy Cloner clonen.
